啾咪~我是憬颜小姐姐~

今天我们讲illustrator基础教学的第10章符号、图表、切片

今天的主要内容：

10.1 符号

10.2 图表

10.3 切片

本篇是长篇文章~有需要的小可爱可以按主要内容寻找学习哦~(づ￣ 3￣)づ

文章最后有往期教学文章回顾与福利哦~

10.1 符号

执行“窗口>符号”命令（快捷键：Ctrl+Shift+F11）打开“符号”面板。在该面板中可以选择不同类型的符号，也可以对符号库类型进行更改，还可以对符号进行新建、删除、编辑，如图所示。想要在画面中添加符号，就首先需要在“符号”面板中进行选择。执行“窗口>符号库”命令，在子菜单中选择需要的符号库命令，即可打开相应的“符号库”面板。

10.1.1 符号喷枪工具

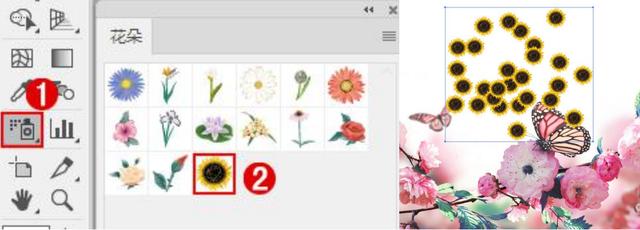

“符号喷枪工具” 能够在短时间内快速向画板中置入大量的符号。单击工具箱中的“符号喷枪工具”，然后在“符号”面板中选择一个符号。如图所示。接着在画板中按住鼠标左键拖动，在所经过的位置上将会出现符号，释放鼠标完成符号的置入。如图所示。

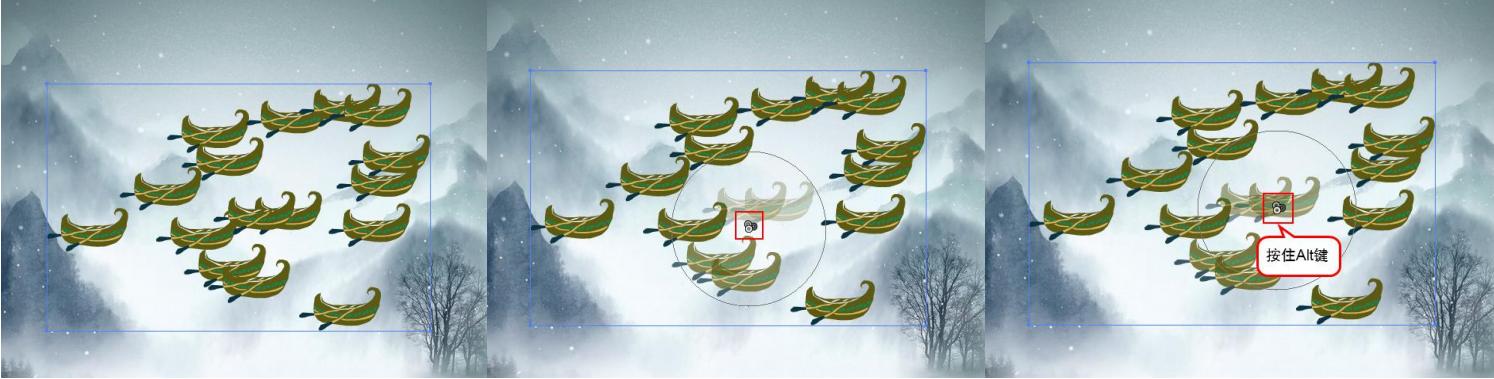

当要删除部分符号实例时，可以选择符号集，在使用“符号喷枪工具”的状态下，按住“Alt”键同时按住鼠标左键拖动，光标经过的位置的符合将会被删除。

10.1.2 符号位移器工具

使用“符号移位器工具”可以更改符号组中的符号实例的位置和堆叠顺序。选中符号对象，如图所示。使用“符号移位器工具”，在符号上按住鼠标左键并拖动，如图所示。即可调整符号的位置。如图所示。

使用“符号移位器工具”可以更改符号的堆叠顺序，按住 Alt 键和 Shift 键并单击符号实例，可以将符号向后排列。

10.1.3 符号紧缩工具

选中符号集，使用“符号紧缩器工具” 在符号上按住鼠标左键并拖动，即可使这部分符号的间距缩短，符号之间更靠近，如图所示。如果按住“Alt”键并拖动，可以使符号间距增大，相互远离。如图所示。

10.1.4 符号缩放工具

使用“符号缩放器工具”可以调整符号实例的大小。选中已经创建好的符号集，如图所示。选择“符号缩放器工具”，然后在符号上单击或按住鼠标左键拖动，即可将该部分符号增大。如图所示。如果按住“Alt”键，并单击或拖动可以减小符号实例大小。如图所示。

10.1.5 符号旋转器工具

选择已经创建好的符号集，如图所示。然后使用“符号旋转器工具”在符号上方按住鼠标左键单击或拖动即可将符号进行旋转，如图所示。

10.1.6 符号着色器工具

右键单击符号工具组按钮，在其中选择“符号着色器工具” 。使用“符号着色器工具”可以将文档中所选符号进行着色。选中符号，如图所示。在“颜色”面板中选择要用作上色颜色的填充颜色。如图所示。

10.1.7 符号滤色器工具

右键单击符号工具组按钮，在其中选择“符号滤色器工具” 。使用该工具可以改变文档中所选符号的不透明度。保持要调整的实例组的选中状态，单击工具箱中的“符号滤色器工具”按钮，在符号上单击或拖动即可增加符号透明度，使其变为半透明效果。如图所示。如果按住“Alt”键并单击或拖动，可以减少符号透明度，使其变得更不透明。如图所示。

10.1.8 符号样式器工具

选择符号集，如图所示。接着执行“窗口>图形样式”命令，打开“图形样式”面板，然后在“图形样式”面板单击选择一个图形样式。选择“符号样式器工具”，如图所示。接着在符号上按住鼠标左键涂抹，光标经过位置的符号将会被添加图形样式，涂抹的次数越多图形样式效果越清晰。如图所示。在涂抹的同时，按住“Alt”键可以将已经添加的样式效果去除。

【我是憬颜小姐姐~想知道更多有关平面设计的知识、免费教学教程免费学习平面设计等等~

请私信我“平面设计”~私信我有免费的教学视频软件安装包和免费的练习素材哦~爱你们啾咪~

10.2 图表

10.2.1 使用柱形图工具

单击工具箱中的“柱形图工具” 工具，在画面中按住鼠标左键并拖动，如图所示。松开光标后弹出图表数值输入的窗口，单击下方的单元格，然后在上方白色的文字输入区域输入文字。输入完成后单击“应用”按钮，如图所示。接着画面中出现了由刚刚输入的数字构成的柱形图表，如图所示。

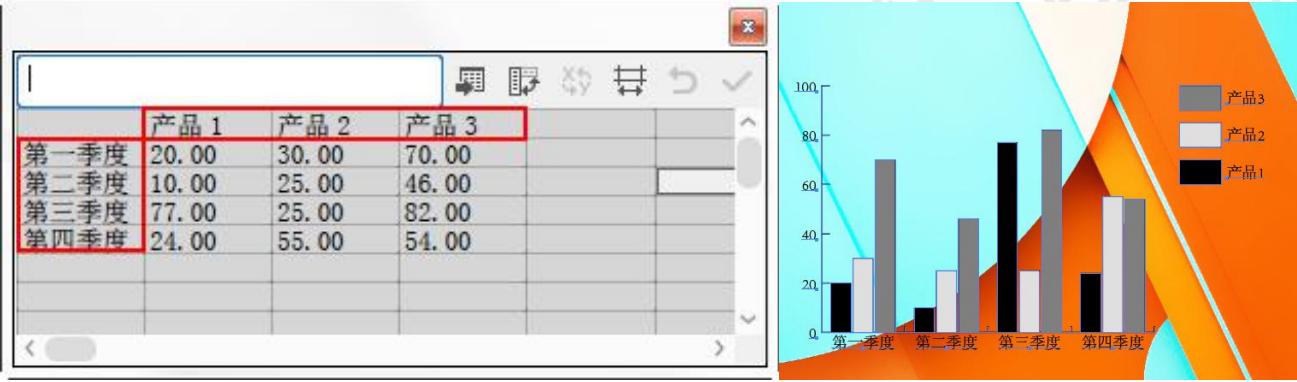

如果想要重新对图表的数值进行更改，可以使用“选择工具”选择图表，执行“对象>图表>数据”命令，重新弹出图表数据设置的窗口。在这里还可以分别在“行”和“列”输入不同的数值，例如在最顶部的横向单元格中输入不同产品的标签。纵向单元格输入不同的时间段的标签，如图所示。此时图表上横轴会显示为时间，纵轴为数量。而不同的产品则以不同的颜色进行显示，如图所示。

10.2.2 使用堆积柱形图工具

“堆积柱形图工具” 创建的图表与柱形图类似，但是堆积柱形图不是一整个矩形，而是由多个矩形堆积而成的。“堆积柱形图”常用于数据总体的分析，或者比较数据的比例。例如分析各个月份的各项开支的数目。单击“堆积柱形图工具” ，在画面中按住鼠标左键并拖动光标，如图所示。松开光标后在数据输入窗口中输入数据。例如第一行输入开支类目，第一列输入不同的月份，然后依次输入数值。然后单击“应用”按钮，如图所示。接着画面中出现了由刚刚输入的数字构成的柱形图表，横轴显示为月份，纵轴显示着各类开支的月度支出总数，如图所示。

10.2.3 使用条形图工具

“条形图” 与“柱形图”非常相似，差别在于“条形图”是横向的，而“柱形图”是纵向的。如图所示。

10.2.4 使用堆积条形图工具

“堆积条形图” 与“堆积柱形图”非常相似，差别在于“堆积条形图”是横向的，而“堆积柱形图”是纵向的。如图所示。

10.2.5 使用折线图工具

“折线图” 创建出的图表是一种用直线段将各数据点连接起来而组成的图表，以折线方式显示数据的变化趋势。“折线图”常用于分析数据随时间的变化趋势，也可用来分析多组数据随时间变化的相互作用和相互影响。在工具列表中单击“折线图”按钮，接着在画面中按住鼠标左键并拖动光标，如图所示。松开光标后在数据输入窗口中输入数据，然后单击“应用”按钮，如图所示。接着画面中出现了由刚刚输入的数字构成的折线图表，如图所示。

10.2.6 使用面积图工具

面积图创建出的图表是以堆积面积的形式来显示多个数据序列，在“图表数据”窗口中每一列的数值为一组面积图。在工具箱中单击“面积图工具”按钮，在画面中按住鼠标左键并拖动光标，如图所示。松开光标后在数据输入窗口中输入数据，然后单击“应用”按钮，如图所示。接着画面中出现了由刚刚输入的数字构成的面积图表，如图所示。

10.2.7 使用散点图工具

散点图是比较特殊的，它是通过横轴数值和纵轴数值定位一个数据点的位置。右键单击图表工具组，在工具列表中单击“散点图工具”按钮，在画面中按住鼠标左键并拖动光标，如图所示。松开光标后在“数据输入”窗口中输入数据，在该窗口中基数列为纵轴坐标位置，偶数列为横轴坐标位置，接着输入数值，单击“应用”按钮，如图所示。接着画面中出现了由刚刚输入的数字构成的散点图图表，如图所示。

10.2.8 使用饼图工具

右键单击图表工具组，在工具列表中单击“饼图工具”按钮，在画面中按住鼠标左键并拖动光标，如图所示。松开光标后在“数据输入”窗口中第一行内输入数值，然后单击“应用”按钮，如图所示。接着画面中出现了由刚刚输入的数字构成的饼图图表，如图所示。

10.2.9 使用雷达图工具

右键单击图表工具组，在工具列表中单击“雷达图工具”按钮，在画面中按住鼠标左键并拖动光标，如图所示。松开光标后在“数据输入”窗口中以列为单位输入数值，然后单击“应用”按钮，如图所示。接着画面中出现了由刚刚输入的数字构成的雷达图图表，如图所示。

10.2.10 转换图表的类型

创建完成的图表对象，可以在已有的图表类型之间轻松切换。选择已经创建完成的图表，如图所示。执行“对象>图表>类型”命令，（或然后双击工具箱中的图表工具按钮），即可弹出“图表类型”对话框。在这里可以转换图表的类型，还可以进行样式的设置。例如单击堆积条形图类型，如图所示。所选图表类型发生改变，如图所示。

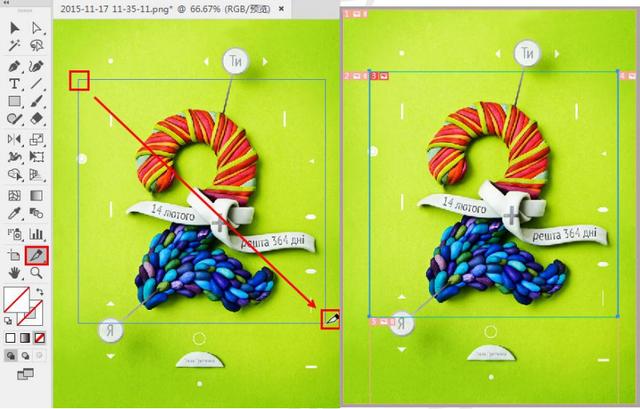

右键单击工具组，在工具列表中选择“切片选择工具” ，在图像中单击即可选中切片，如图所示。如果想同时选中多个切片，可以按住“Shift”键的同时单击其他切片，如图所示。

如果要移动切片，可以使用“切片选择工具” 选择切片，然后按住鼠标左键并拖动鼠标即可，如图和图所示。

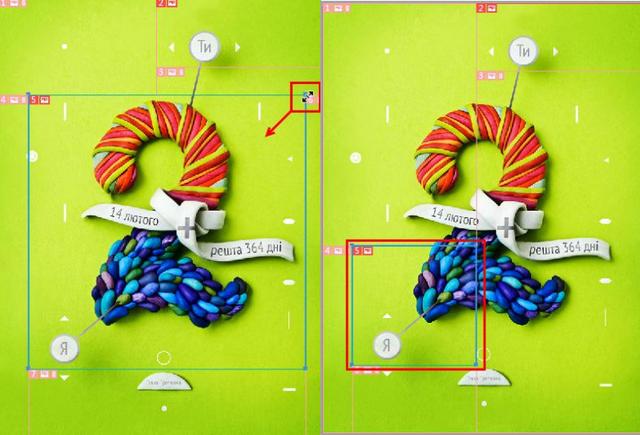

如果要调整切片的大小，可以按住鼠标左键并拖动切片边框进行调整，如图和图所示。在移动切片时按住Shift 键，可以在水平、垂直或 45°角方向进行移动。

10.3.2 基于参考线创建切片

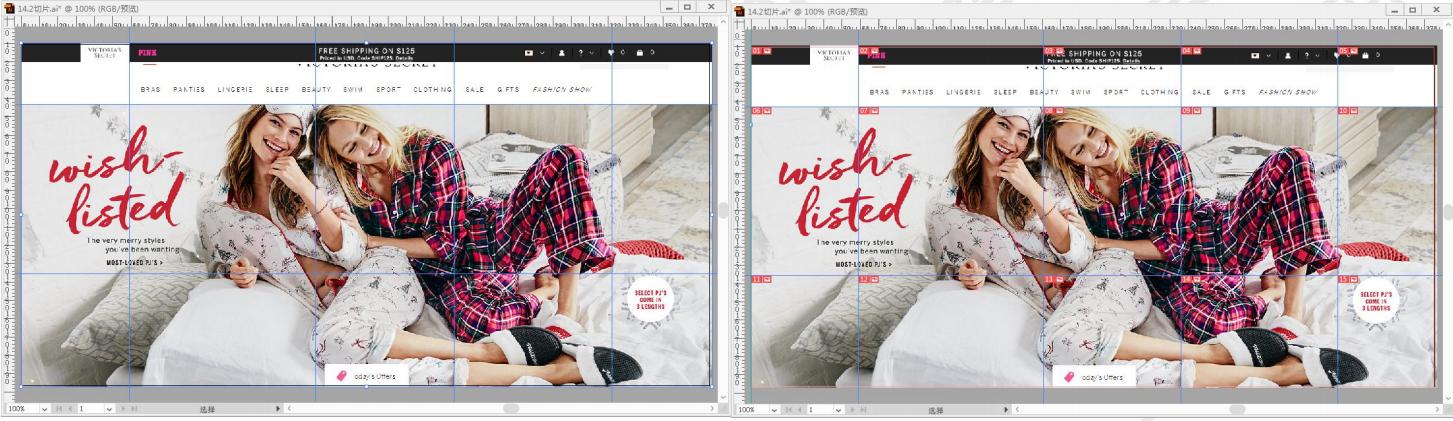

在包含参考线的文件中可以创建基于参考线的切片。首先建立参考线，如图所示。接着执行“对象>切片>从参考线创建”命令，即可基于参考线的划分方式创建出切片，如图所示。

10.3.3 平均创建切片

划分切片命令可以沿水平方向、垂直方向或同时沿这两个方向划分切片。不论原始切片是用户切片还是自动切片，划分后的切片总是用户切片。单击工具箱中的“切片选择工具” 按钮，单击选中需要划分的切片，如图所示。然后执行“对象>切片>划分切片”命令，然后弹出“划分切片”窗口进行相应的设置。单击“确定”，如图所示。此时被选中的切片自动进行了划分，如图所示。
